3.2. Проекты в стадии ОКР



Проект Фобос-Грунт.

Главной его задачей является доставка образца вещества Фобоса на Землю для детального изучения его в лабораторных условиях. Кроме того, будут проведены исследования Фобоса и  Марса, а также межпланетной среды при помощи приборов, установленных на космическом аппарате.

Выпущено Распоряжение Президиума РАН (от 28 марта 2006 г. № 10310-175) о назначении член.-корр. РАН Л.М. Зелёного научным руководителем проекта «Фобос-Грунт», д.ф.-м.н. А.В.Захарова заместителем научного руководителя научным координатором Проекта, Б.С.Новикова – техническим руководителем – главным конструктором комплекса научной аппаратуры Проекта.

Запуск запланирован на 2009г. Финансирование – ФКП, контракты с Федеральным космическим агентством (объем финансирования на 2006 г. по созданию научной аппаратуры - 40,0 млн. руб.)

2006 году продолжались работы по ОКР «Фобос-Грунт» в соответствии с контрактом, заключенным с Роскосмосом.

Были выполнены следующие работы:

-        Скорректирован и утвержден состав научной аппаратуры проекта, выпущены рабочие материалы с описанием научных и технических характеристик приборов, входящих в состав комплекса научной аппаратуры (КНА).

-        Скорректировано техническое задание на комплекс научной аппаратуры, разработаны и выпущены технические требования, предъявляемые к созданию научных приборов при их проектировании.

-        Разработана и выпущена конструкторская документация по изготовлению всех тепловых эквивалентов (ТЭ) и натурно-массовые образцов (НММ), а также отдельных узлов технологических образцов научных приборов, входящих в комплекс научной аппаратуры.

-        Изготовлены и поставлены в НПО им. С.А.Лавочкина ТЭ  и НММ всех научных приборов, входящих в комплекс научной аппаратуры.

-        Разработаны и выпущены циклограммы работы приборов КНА при термо-вакуумных испытаниях в составе космического аппарата, а также циклограмма работ приборов КНА на всех этапах полета, включая работу на поверхности Фобоса.

-        проанализированы условия наблюдения Фобоса, Марса и околомарсианского пространства в проекте «Фобос-Грунт», разработаны предложения по ТВ- исследованиям этих объектов в видимой- и ближней ИК- областях и сформулированы вытекающие из них требования к ТВ-средствам;

-        построена уточненная цифровая модель Фобоса с разрешением ~200 м  и разработано программное обеспечение для моделирования изображений, получаемых ТСНН на орбитах ИСМ.



Разработка методов мониторинга СО2 с использованием микроспутников.



Разработка оптических методов мониторинга СО2, CH4, H2O, других малых газовых составляющих земной атмосферы в ближнем ИК-диапазоне при помощи эшелле-спектрометра высокого спектрального разрешения с использованием микроспутников. Параллельно идут работы по применению метода мониторинга СО2 и других атмосферных составляющих в ближнем ИК диапазоне на наземных стациях, в том числе на эксперименте железнодорожного базировании Тройка (совместно с ИФА РАН).

Финансирование в рамках программы Президиума РАН №16.1; «Изменения в окружающей среде и климате, природные катастрофы».



д. ф.-м. н. Кораблев О.И., korab@iki.rssi.ru,  333-54-34



МКС – Международная космическая станция. Эксперимент РУСАЛКА.



Эксперимент РУСАЛКА (Ручной Спектральный АнаЛизатор Компонентов Атмосферы) предназначен для отработки методики орбитальных измерений СО2, CH4, H2O, других малых газовых составляющих земной атмосферы в ближнем ИК-диапазоне при помощи эшелле-спектрометра высокого спектрального разрешения. Измерения будут проводиться с борта МКС членами экипажа МКС.

Доставка аппаратуры на орбиту – II полугодие 2007г. Финансирование ФКП в рамках контракта с РКК Энергия.



д. ф.-м. н. Кораблев О.И., korab@iki.rssi.ru,  333-54-34

к. ф.-м. н. Виноградов И.И., imant@iki.rssi.ru, 333-21-02





Ангаров В.Н, Афанасенко Т. С., Беляев Д. А., Виноградов И. И., Гнедых, Григорян О. А., В. И., Жегулев В.С., Иванов А. Ю., Калинников Ю. К., Калюжный А. В, Киселев А. В., Кораблев О. И., Лисин Е. А., Лякишев В. Г., Повераев М. В., Родин А. В., Ростэ О. З., Рыбакова А. К., Титов А. Ю., Трохимовский А. Ю., Федорова А. А. ,

Компактный эшелле-спектрометр высокого разрешения с акустооптической фильтрацией порядков для спутниковых исследований земной атмосферы, Выездной семинар ИКИ РАН «Космическое приборостроение», Россия, Таруса, 7-9 июня 2006, тезисы, стр. 31



Ангаров В.Н, Афанасенко Т. С., Беляев Д. А., Виноградов И. И., Гнедых, Григорян О. А., В. И., Жегулев В.С., Иванов А. Ю., Калинников Ю. К., Калюжный А. В, Киселев А. В., Кораблев О. И., Лисин Е. А., Лякишев В. Г., Повераев М. В., Родин А. В., Ростэ О. З., Рыбакова А. К., Титов А. Ю., Трохимовский А. Ю., Федорова А. А. ,

Компактный эшелле-спектрометр высокого разрешения с акустооптической фильтрацией порядков для спутниковых исследований земной атмосферы, Координатно-временные системы с использованием космических технологий. Приборы для космических исследований планет и Земли. Космическое приборостроение. Сборник докладов выездного семинара, Таруса 7-9 июня 2006, в печати



Разработка миниатюрных Фурье - спектрометров.



В лаборатории продолжается разработка миниатюрных Фурье-спектрометров.

Делались доклады на конференциях и статьи отправлены в печать.



к. ф.-м. н. Григорьев А.В., grirn@irn.iki.rssi.ru, 3334455

к. ф.-м. н. Мошкин Б.Е.,  3334102



Мошкин Б.Е., Вагин В.А., Григорьев А.В. Малогабаритный фурье-спектрометр ФСМ , Выездной семинар ИКИ РАН «Космическое приборостроение», Россия, Таруса, 7-9 июня 2006, тезисы, стр. 35



Мошкин Б.Е., Вагин В.А., Григорьев А.В. На пути к миниатюрному фурье-спектрометру, Координатно-временные системы с использованием космических технологий. Приборы для космических исследований планет и Земли. Космическое приборостроение. Сборник докладов выездного семинара, Таруса 7-9 июня 2006, в печати



Григорьев А.В., Мошкин Б.Е., Кораблёв О.И., Пацаев Д.В., Засова Л.В., Кузьмин Р.О., Хатунцев И.В., Фёдорова А.А., Майоров Б.С., Гречнев К.В., Никольский Ю.В., Гнедых В.И., Терентьев А.И., Максименко С.В., Шакун А.В. Фурье-спектрометр «АОСТ» для исследования Марса и Фобоса с борта КА «Фобос-грунт», Выездной семинар ИКИ РАН «Космическое приборостроение», Россия, Таруса, 7-9 июня 2006, тезисы, стр.39



Малая автономная Марсианская станция.



Продолжена разработка служебных и научных приборов Марсианской мини-станции (ММС).

Назначение

            Проведение измерений на поверхности Марса сетью ММС: метеорологических, сейсмических, электромагнитных зондирований подповерхностных слоев.

Описание

            Аппаратура ММС  включает все приборы,  необходимые для обеспечения автономного функционирования  ММС.

            Конструкция ММС обеспечивает сохранение работоспособности на поверхности Марса во всем температурном диапазоне различных районов в период всего марсианского года. В холодный период ММС подогревается за счет радиоактивных источников тепла. При повышении температуры тепло сбрасывается наружу.

            В качестве первичных источников электричества используются радиоактивные термо-электро генераторы на основе Ри-238 и Солнечные панели.

            Радиосистема (передатчик, приемник и антенна) позволяет передавать на орбиту искусственного спутника Марса информацию со скоростью до 128 кб/с и принимать команды управления от орбитального аппарата – спутника Марса со скоростью до 32 бит/с.

            Конструкция и аппаратура ММС выдерживают ускорения при посадке до 500 g.

Основные характеристики

            Масса десантного модуля с ММС перед отделением от КА  18 кг, включает аэродинамический экран, надувные устройства, систему амортизации пенетраторного типа и собственно саму ММС.

            Масса ММС (конструкция, раскрываемые штанга и радиоантенна, служебная и научная аппаратура) – 4 кг.

            В состав научной аппаратуры ММС входят:

-        панорамная стереокамера,

-        лидар,

-        датчик атмосферного давления,

-        3-х компонентный акселерометр,

-        температурные датчики атмосферы и поверхности Марса,

-        датчик влажности,

-        датчик направления и скорости ветра,

-        3-х компонентный сейсмометр.

-        прибор для электромагнитного зондирования проводимости подповерхностных слоев.

Опыт.

В разработке МАС используется опыт создания марсианской станции для проекта Марс-96. Разработка МАС и системы ее посадки на поверхность Марса ведется по контрактам между Финским метеорологическим институтом, НПОЛ и ИКИ РАН.

Кооперация.

За разработку конструкции ММС, ее раскрываемых штанг, обеспечение теплового режима отвечает СКБ ИКИ РАН (г. Таруса). Служебная аппаратура разрабатывается ИКИ РАН и по ТЗ ИКИ РАН ЗАО «Биапос», ООО «Инфратрон», ОКБ МЭИ.

Разработка научной аппаратуры ведется под ответственностью Финского метеорологического института и ИКИ РАН.

Сроки запуска пока не определены. Возможен запуск в качестве попутного груза в проекте «Фобос-Грунт» (2009).

Финансирование осуществляет Финляндия.





д. ф.-м. н. Линкин В.М., gotlib@mx.iki.rssi.ru , 3332177



Ю.Н. Агафонов, О.Н. Андреев, В.М. Готлиб, В.М. Линкин, А.Н. Липатов,

В.Н. Назаров, А.А. Суханов, А.К. Тоньшев и др.,  Миссия MET_NET к Марсу, Выездной семинар ИКИ РАН «Космическое приборостроение», Россия, Таруса, 7-9 июня 2006, тезисы, стр.45



О.Н. Андреев, С.А. Антоненко, В.Ю. Горетов, В.М. Готлиб, Г.В. Захаркин,

Б.В. Зубков , В.Н. Каредин, В.М. Козлов, В.М. Линкин, А.Н. Липатов,

В.Н. Назаров, А.К. Тоньшев, А.Ф. Шлык и др., Характеристики микроспутника миссии MET_NET, Выездной семинар ИКИ РАН «Космическое приборостроение», Россия, Таруса, 7-9 июня 2006, тезисы, стр.46





Проект МСП-2001

В рамках ОКР по теме МСП-2001 ведутся проекты космических экспериментов:

1. проект «Детектор нейтронов высоких энергий» ХЕНД для орбитального аппарата НАСА «2001 Марс Одиссей» (МО). Проект в стадии реализации. КА «2001 Марс Одиссей» запущен 7 апреля 2001 г. После окончания официального срока (август 2004 г.) проект продлен до конца 2006 г.

2. проект «Динамическое Альбедо Нейтронов» (ДАН) для мобильного посадочного аппарата НАСА «Марсианская Научная Лаборатория» (МНЛ).

3. проект «Лунный исследовательский нейтронный детектор» (ЛЕНД) для орбитального КА НАСА «Лунный разведывательный орбитер» (ЛРО).

4. проект «Меркурианский нейтронный и гамма спектрометр» (МГНС) для орбитального КА ЕКА «Бепи-Коломбо» (БК)



Научный комплекс ДАН является самостоятельным российским экспериментом на борту посадочного аппарата НАСА «Марсианская Научная Лаборатория».

Назначение прибора ДАН состоит в обеспечении физических измерений потоков нейтронов высоких энергий генерируемых в грунте нейтронным генератором с борта мобильного аппарата (марсохода) для изучения состава грунта Марса и поиска воды с борта мобильной лаборатории методом активной нейтрон – нейтронной  спектроскопии.

          На 2006г. запланировано. Подготовка материалов для защиты технического проекта по проекту «Детектор Альбедных Нейтронов» (ДАН) для марсохода НАСА «Марсианская научная лаборатория 2009». Разработка документации по проекту  ДАН - Технического задания на прибор ДАН, Программы проведения КЭ, ПОН, ПНЭО, Программы ПСИ и КДИ на ДАН. Разработка и выпуск КД и создание симулятора прибора ДАН для отработок электрических интерфейсов с бортом. Подготовка производства для изготовления образцов детекторного блока прибора  ДАН. Разработка КД на КИА ДАН и подготовка производства для его изготовления. Создание технологического образца генераторного блока прибора  ДАН. Проведение физических отработок макета прибора ДАН с прототипом генераторного блока на модельных грунтах. (отв. исполнитель д.ф.м.н. М.Л.Литвак).

Выполнено:  Эскизный проект по эксперименту ДАН успешно защищен. Проектная и конструкторская документация полностью подготовлена ти согласована. Лабораторные образцы аппаратуры изготовлены. Началось изготовление технологического образца аппаратуры. Работа по эксперименту ДАН доложена и получила одобрение на заседании Совета РАН по космосу 15 сентября 2006 г.



Научный комплекс ЛЕНД является самостоятельным российским экспериментом на борту орбитального аппарата НАСА «Лунный разведывательный орбитер».

Назначение прибора ЛЕНД состоит в обеспечении физических измерений потоков нейтронов высоких энергий естественного нейтронного альбедо для поиска с орбиты с высоким пространственным разрешением до 5км отложений водяного льда в грунте приполярных областей Луны методом коллимированной нейтронной  спектроскопии.

            На 2006г. запланировано.: Подготовка материалов для защиты технического проекта по проекту «Лунного исследовательского нейтронного детектора» (ЛЕНД) для орбитального КА НАСА «Лунный разведывательный орбитер». Разработка документации по проекту ЛЕНД – технического задания на прибор ЛЕНД, Программы космического эксперимента ЛЕНД, ПОН, ПНЭО, Программы ПСИ и КДИ. Создание симулятора прибора ЛЕНД для отработок электрических интерфейсов с бортом. Подготовка производства для изготовления образцов прибора ЛЕНД. Разработка и выпуск КД на КИА ЛЕНД и подготовка производства для его изготовления. Создание технологического образца прибора ЛЕНД.  Создание стенда для наземной отработки и калибровки ЛЕНД. (отв. исполнитель к.ф.м.н. А.Б.Санин).

Выполнено:  Эскизный проект по эксперименту ЛЕНД успешно защищен. Проектная и конструкторская документация полностью подготовлена и согласована. Лабораторные образцы аппаратуры изготовлены. Началось изготовление технологического и летных образцов аппаратуры ЛЕНД. Работа по эксперименту ЛЕНД доложена и получила одобрение на заседании Совета РАН по космосу 15 сентября 2006 г.



Прибор «Меркурианский нейтронный и гамма спектрометр» (МГНС) является самостоятельным российским экспериментом на борту КА ЕКА «Бепи-Коломбо»

Назначение прибора МГНС состоит в обеспечении физических измерений потоков нейтронов и гамма квантов естественного происхождения с высоким энергетическим разрешением с использованием пропорциональных счетчиков нейтронов и гамма детектора на основе новых сцинтилляционных материалов типа AIIIBVII для изучения с орбиты состава грунта Меркурия.

            На 2006г. запланировано. Разработка документации по проекту «Меркурианский нейтронный и гамма спектрометр» (МГНС) для орбитального КА ЕКА «Бепи-Коломбо» - Технического задания, Программы проведения КЭ МГНС. Изготовление электрического симулятора прибора МГНС для отработок электрических интерфейсов с бортом. Разработка технологии летной упаковки кристаллов гамма детектора  и изготовление  макетов узла сцинтилляционного гамма детектора прибора МГНС. Проведение испытаний макета узла сцинтилляционного гамма детектора на соответствие требованиям проекта (механика, термоциклирование, радиационная стойкость). Разработка и выпуск КД на КИА МГНС и подготовка производства для его изготовления. Создание макетного образца прибора МГНС. (отв. исполнитель к.ф.м.н. А.С.Козырев).

Выполнено:  Проектная и конструкторская документация по прибору МГНС подготовлена и согласована. Лабораторные образцы аппаратуры изготовлены и успешно испытаны. Работа по эксперименту МГНС доложена и получила одобрение на заседании Совета РАН по космосу 15 сентября 2006 г.



Дата запуска и окончания космического эксперимента



КА «Марсианская Научная Лаборатория» запланирован к запуску в ноябре 2009 г. Официальная дата начала работы марсохода на поверхности Марса – май-июнь 2010 г. Официальная дата окончания миссии –2014 г.



КА «Лунный разведывательный орбитер» запланирован к запуску в октябре 2008 г. Официальная дата окончания миссии –2010г.



КА «Бепи-Коломбо» запланирован к запуску в октябре 2012г. Официальная предварительная дата начала работы на орбите – 2016г. Дата окончания миссии –2019г.



Руководитель проекта:

Д.ф.м.н. Митрофанов И.Г. тел.: 333-3489, imitrofa@space.ru





Проект БТН-НЕЙТРОН



Наименование проекта Бортовой телескоп нейтронов высоких энергий БТН-М1 для проведения космического эксперимента «БТН – Нейтрон» на борту Служебного Модуля Российского Сегмента Международной Космической Станции (шифр – «БТН-Нейтрон»).

Заказчик – РКК «Энергия» им. С.П. Королева



Завершение ОКР по созданию аппаратуры БТН-М1:



          В 2006 году в лаборатории №503 космической гамма-саектроскопии был полностью завершен ОКР по изготовлению, испытаниям и отработкам научной аппаратуры БТН-М1 для проведения научного эксперимента «БТН-Нейтрон» на Российском Сегменте Международной Космической Станции. Эта аппаратура состоит из блока БТН-БД для регистрации нейтронов, гамма-лучей и заряженных частиц, который устанавливается на внешней поверхности служебного модуля «Звезда» (рис. 1), и блока БТН-МЭ для обеспечения энергопитания и управления прибором, который устанавливается внутри служебного модуля (рис. 2). Аппаратура была создана в 2002-2006 годах, причем для блока детектирования БТН-МД использовался первый летный образец ЛО-01 прибора «ХЕНД», разработанного в ИКИ РАН в 1997-2001 годах для изучения нейтронного излучения Марса на борту космического аппарата НАСА «Марс Одиссей». Второй летный образец ЛО-02 указанного прибора уже более пяти лет продолжает успешно работать на околомарсианской орбите.

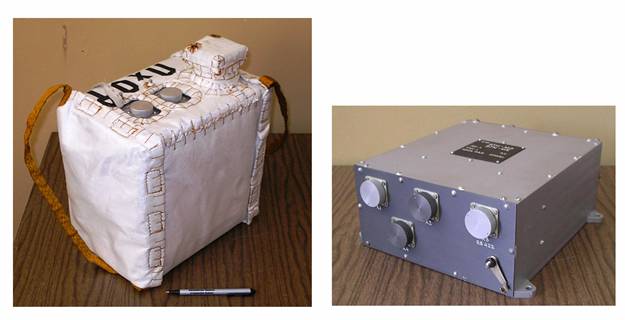

          Рис. 1. Детекторный блок БТН-МД (слева) и электронный блок БТН-МЭ (справа) аппаратуры БТН-М1



            В октябре 2006 года аппаратура БТН-М1 была доставлена на борт МКС на космическом апарате «Прогресс-58». В настоящее время проведены установка и тестовые включения внутри-корабельного блока БТН-МЭ. Во время выхода экипажа 14-ой экспедиции в открытый космос 23 ноября 2006 запланирована установка внешнего блока БТН-МД и тестовые включения аппаратуры БТН-М1 в полной сборке.

            До конца 2006 года должна начаться программа научных измерений по  эксперименту «БТН-Нейтрон». В этой программе будут получены синхронные данные о потоках нейтронов в широком энергетическом диапазоне от 0.4 эВ до 15 МэВ на околоземной орбите МКС (эксперимент «БТН-Нейтрон») и на околомарсианской орбите аппарата НАСА «Марс Одиссей» (эксперимент «ХЕНД»). Изучение этих данных позволит выполнить сравнительный анализ нейтронного альбедо верхней атмосферы Земли и поверхности Марса в условиях спокойного Солнца и во время мощных солнечных вспышек, изучить потоки нейтронного излучения в различных направлениях от активного Солнца. Кроме этого два прибора ХЕНД и БТН-М1 будут проводить непрерывный мониториг космических-гамма-всплесков для определения небесных координат их источников методом межпланетной триангуляции.

            Аппаратура БТН-М1 создана специалистами ИКИ РАН по заказу РКК «Энергия» им. С.П.Королева по программе МКС-Наука Федерального космического агентства. Совместные измерения в экспериментах «ХЕНД» и «БТН-Нейтрон» позволят экспериментнально оценить нейтронную компоненту радиационного фона космического аппарата на всех участках межпланетного перелета Земля-Марс-Земля, знание о которой необходимы для планирования будущих марсианских экспедиций.

Руководитель проекта:

Д.ф.м.н. Митрофанов И.Г. тел.: 333-3489, imitrofa@space.ru







Проект СПЕКТР-РЕНТГЕН-ГАММА

Опытно-конструкторская работа по созданию комплекса научной аппаратуры для орбитальной обсерватории СПЕКТР-РЕНТГЕН-ГАММА в 2006г. осуществлялась на основании Федеральной космической программы России на 2006-2015гг. (раздел 1), утверждённой Постановлением правительства РФ от 22.10.2005г. №635, и в соответствии с государственным заказом на 2006г.

Работы по проекту в 2006г. выполнялись на основании календарного плана работ гоcударственного контракта Роскосмоса с ИКИ РАН от 24.04.2006г. №025-7524/06.

Международная рабочая группа (МРГ) Роскосмоса и ЕКА по совместному проекту СПЕКТР-РГ/Lobster/Rosita, сформированная Роскосмосом в 2005г., провела три заседания по определению научных задач и состава комплекса научной аппаратуры для проекта СПЕКТР-РГ нового поколения (протоколы заседания от 10.03.2006г., от 20.09.2006г. и от 14.12.2006г.).

Проведено заседание Совета РАН по космосу по вопросу «О научных задачах проекта СПЕКТР-РГ и предложениях по составу комплекса научной аппаратуры», по итогам которого принято решение №10310-18-19 от 02.11.2006г.

Космический комплекс нового поколения СПЕКТР-РГ/Lobster/Rosita предназначен для выведения на круговую околоэкваториальную орбиту с высотой ~600 км. космического аппарата СПЕКТР-РЕНТГЕН-ГАММА с комплексом научной аппаратуры (КНА) на борту, для проведения экспериментальных исследований космического пространства в интересах фундаментальной астрофизики высоких энергий в рентгеновском и гамма-диапазонах электромагнитного спектра. Запуск планируется осуществить в 20011 с космодрома с космодрома Байконур на орбиту с наклонением не более 290. Рассматривается вариант запуска с космодрома Куру (французская Гвиана) на орбиту с наклонением не более 5,50.

Гарантированный срок эксплуатации КА СПЕКТР-РГ нового поколения на орбите не менее 5 лет при общем сроке эксплуатации до 10 лет.

Реализация проекта СПЕКТР-РГ/Lobster/Rosita планируется с использованием космической платформы среднего класса НАВИГАТОР (НПО им. Лавочкина).

В обеспечение реализации проекта в 2006 году в ИКИ РАН были выполнены следующие работы:

-        разработано ТЗ на разработку дополнения к эскизному проекту (ДЭП) на комплекс научной аппаратуры (КНА) и наземный научный комплекс (ННК). Разработано ДЭП в части: «Научные цели и задачи проекта СПЕКТР-РГ. Требования к характеристикам научных приборов для реализации научных задач на КПСК». Разработаны и согласованы технические требования (ТТ) на КНА, применительно к заданной КПСК;

-        разработано ТЗ на тел-п ART-HX. Разработан эскизный проект (ЭП) на телескоп ART-HX в части: «Разработка ТЗ на координатно-чувствительный детектор (КЧД) ART-HX. Проработка конструкции и характеристик КЧД». Изготовлены многопиксельные модули детектирования рентгеновского излучения (ММДР) для макетирования секции координатно-чувствительного детектора (КЧД) в рамках ЭП;

-        доработан стенд испытаний (СИ-ММДР) по результатам отработки ЛО ММДР в 2005г. в обеспечение макетирования секции КЧД в процессе ЭП;

-        разработано ТЗ и конструкторская документация на стенд СИ-СЕКЦИЯ-КЧД для проверки параметров КЧД в процессе ЭП;

-        изготовлен стенд СИ-СЕКЦИЯ-КЧД для проверки параметров КЧД в процессе ЭП. Выпущена эксплуатационная документация на стенд;

-        разработано ТЗ на телескоп ART-XC. Разработано ТЗ на рентгеновский концентратор для прибора ART-XC;

-        разработан эскизный проект на прибор ART-XC в части: «Проработка конструкции и расчёт физических параметров рентгеновского концентратора»;

-        изготовлен лабораторный образец рентгеновского концентратора. Разработана программа и методика испытаний линзы концентратора на рентгеновском пучке. Измерены его физические параметры в процессе ЭП.

-        разработано ТЗ по доработке задела прибора ЕУВИТА в телескоп ART-XC в рамках ЭП. Разработана КД на доработку задела. Изготовлены конструктивно-схемные элементы для макетирования прибора ART-XC в процессе ЭП;

-        разработаны ТЗ и эскизный проект на прибор ART-XS в части: «Проработка конструкции и характеристик телескопа с использованием кодирующей апертуры и полупроводниковых детекторов из кремния»;

-        разработаны ТЗ и КД на калибровочный стенд (НИКС) для проверки рентгеновского концентратора на рентгеновском пучке в рамках ЭП и последующих физкалибровок приборов при ПСИ. Изготовлены комплектующие изделия для стенда. Проведены монтажно-сборочные и пуско-наладочные работы на стенде;

-        разработаны интерфейсы связи прибора БИУС с научными приборами миссии СПЕКТР-РГ. Проведено согласование интерфейсов с разработчиками приборов. Разработано ТЗ на проведение макетирования интерфейсов БИУС;

-        разработаны и изготовлены в соответствии с согласованными протоколами макеты интерфейсных плат БИУС. Проведено моделирование информационных потоков и измерение характеристик интерфейсных связей БИУС с научной аппаратурой (НА);

-        разработан и создан защищённый ВЭБ-ресурс ННК для обмена документами и информацией между участниками проекта;







Рис. Общий вид космического аппарата СПЕКТР-РГ/Lobster/Rosita на базе КП СК типа НАВИГАТОР





 Проект РТТ-150

В 2006 году в соответствии с планом ОКР телескопа РТТ-150, специалисты Института космических исследований (ИКИ РАН) выполнили работы:

Доработка автогида ФГ-М2 телескопа РТТ-150 в части установки фильтров SDSS

1.         проведена доработка автогида ФГ-М2, позволяющая использовать в нем фильтры SDSS поочередно с фильтрами UBVRI.

2.         При доработке были решены проблемы, связанные с движением внутри корпуса колеса утолщенных фильтров, изменением оптического пути за счет увеличения толщины фильтров и обеспечением чистоты поверхности фильтров.

3.         Для доработки автогида был разработан набор элементов (комплект РКД НРДК.201152.002 и эскиз компенсирующей пластины), которые позволяют использовать SDSS фильтры в составе автогида ФГ-М2 и при этом решают вышеприведенные проблемы.

4.         Данные элементы были изготовлены и транспортированы на телескоп РТТ-150.

5.         После транспортировки были проведены работы по монтажу изготовленных элементов на автогиде ФГ-М2 и последующей установке фильтров SDSS.

6.         После установки фильтров SDSS были проведены работы по введению в состав автогида компенсирующей пластины, которая позволяет исключить из процедуры замены фильтров процесс юстировки, требующий высокой квалификации персонала и значительных затрат наблюдательного времени.

7.         Выполненная доработка позволяет поочередно использовать в телескопе фильтры SDSS и UBVRI при минимальной трудоемкости замены.





Проект РАДИОАСТРОН

РАДИАСТРОН: международный космический проект радиоинтерферометра со сверхдлинной базой (РСДБ), разрабатываемый  в Астрокосмическом центре Физического института им. П.Н. Лебедева (АКЦ), Москва. Цель проекта - проведение научных радиоастрономических наблюдений с помощью радиотелескопа, смонтированного на космическом аппарате Спектр-Р. Руководитель проекта акад. Н.С. Кардашев.

В отделе 54 (совместно с отделами 73 и 75) выполнялись работы, связанные с постановкой плазменно-магнитного эксперимента ПЛАЗМА-Ф на спутник Спектр-Р (проект «РадиоАстрон»).



Прибор ССНИ-2

Техническое решение Р-Р-4-04 по вопросу введения в  состав аппаратуры КА проекта «Спектр-Р» научного комплекса Плазма-Ф и письмо ФГУП НПО им. С.А.Лавочкина исх. № 339\884-01 от 24.07.2004 г. по вопросу разработки прибора ССНИ-2  изделия Спектр-Р. Отд. 75 выполняет работы в рамках Технического задания на ОКР «Разработка и создание прибора ССНИ-2 для КА «Спектр-Р»» (НРДК.468332.002 ТЗ) и Технического задания на работу «Разработка и создания комплекса научной аппаратуры «ПЛАЗМА-Ф»».



Описание прибора. Цель. Назначение.

Прибор ССНИ-2 предназначен для сбора данных от научных приборов комплекса Плазма-Ф, организации сохранения и выполнения последующей обработки зарегистрированных данных, формирования потока информации, организации совместной работы с запоминающим устройством, а также для обеспечения логики взаимодействия с аппаратурой объекта.

      Дата запуска: 2008 г.

Научный руководитель комплекса «ПЛАЗМА-Ф» - чл.-корр. РАН Зелый Л.М.,  ведущий по прибору ССНИ-2 – зав.отд. 75 к.ф.-м.н. Чесалин Л.С.



Состав прибора.

Конструктивно прибор ССНИ-2 выполнен в виде моноблока, в который входят следующие функциональные блоки:

-                            центральный блок ЦБ и запоминающее устройство ЗУ, предназначенные для обслуживания комплекса научных приборов Плазма-Ф,

-                            блок питания БП.

Подробно о составе научной аппаруры изложено в работах:

- Zelenyi, L.M.; Zastenker, G.N.; Chesalin, L.S.; Petrukovich, A.A.; Skalskii, A.A.; Korepanov, V.E.; Safrankova, Ja.; Kudela, K. Sarris, E.; Wang, Chi "Plasma, magnetic field and energetic particles experiment onboard Spectr-R satellite". EGU General Assembly Vienna, Austria, 2-7 April 2006.

- Chesalin, L.S.; Lakutina, E.V.; Beznos, A.V.; Krukovskaya, E.V.; Minskaya, L.K. "The control and data information system of the scientific PLASMA-F experiment onboard upcoming Russian space mission Spectr-R". EGU General Assembly Vienna, Austria, 2-7 April 2006.



Состояние дел по прибору:

В рамках выполнения Технического задания на ОКР «Разработка и создание прибора ССНИ-2 для КА «Спектр-Р»»:

-                            Разработано программное обеспечение версии 0 прибора ССНИ-2.

-                            Проведены комплексные испытания приборов ММФФ, БМСВ и МЭП с прибором ССНИ-2 (с программным обеспечением версии 0).

-                            Изготовлены и проведена настройка узлов штатного образца прибора ССНИ-2: узлы приема данных от приборов БМСВ, ММФФ, МЭП; узел организации массовой памяти; узел приема УКСов от системы объекта; узел выдачи данных в телеметрическую систему объекта; узел вторичного питания.

-                            Разработано и отлажено приборное программное обеспечение версии 1 прибора ССНИ-2.

В рамках выполнения Технического задания на работу «Разработка и создание комплекса научной аппаратуры «ПЛАЗМА-Ф»»:

-                            Разработана, изготовлена и настроена микроконтроллерная плата БМСВ (двухпроцессорная управляющая плата, включающая 7 блоков АЦП / ЦАП с дублированным управлением для лабораторного, технологического и штатного образцов прибора БМСВ.

-                            Разработана управляющая программа для прибора БМСВ.

-                            Разработаны, изготовлены и настроены  две однопроцессорные платы, включающие 6 блоков АЦП, для технологического образца прибора ММФФ.

В связи с недостаточным финансированием работы по выполнению ОКР «Разработка и создание прибора ССНИ-2 для КА «Спектр-Р»» выполняются со значительным сдвигом в сторону увеличения времени, необходимого для нормального осуществления проекта.



Прибор ДПК.



Договор № 953 с ОАО РКК «Энергия» на  ОКР «Разработка и изготовление прибора ДПК для измерения параметров окружающей атмосферы на РС  МКС». Отд. 75 выполняет работы по Блоку цифровой электроники и цифровым интерфейсам прибора ДПК.



Описание прибора. Цель. Назначение.

Основной целью ОКР является создание штатного образца прибора ДПК, предназначенного для диагностики, контроля и мониторинга условий эксплуатации РС МКС в части окружающей среды – низкоэнергичных заряженных частиц. Данные измерений прибора могут быть использованы для комплексного исследования основных параметров ионосферной плазмы вдоль орбиты КА и решения следующих научных задач:

-        диагностических измерений параметров ионосферной плазмы с целью выявления аномальных явлений и характерных признаков изменений в ионосфере,

-        глобального мониторинга ионосферы с целью изучения как структуры и динамики ионосферы в целом, так и изучения отдельных физических процессов в ионосферной плазме,

-        комплексных исследований различных физических явлений в ионосфере во время особых периодов геомагнитно/гелиомагнитно возмущенных периодов.



Дата запуска: 2008 г.



Научный руководитель темы – к.ф.-м.н. Афонин В.В., ведущий  по Блоку цифровой электроники и цифровым интерфейсам –  зав. отд. 75 к.ф.-м.н. Чесалин Л.С.



Состав НА:

Прибор ДПК состоит из следующих блоков:

-        блока питания,

-        блока аналоговой электроники,

-        блока цифровой электроники,

-        блока цифровых интерфейсов.



Состояние дел по прибору:

Выполненные в 2006 году этапы:

Этап 4В1: Разработка и изготовление узлов ЛМ прибора ДПК. Обеспечение производства.

Основные результаты, полученные в ходе выполнения проекта:

Разработаны и изготовлены узлы ЛМ прибора ДПК.





Основные НИОКР, выполняемыЕ ДЛЯ различных ведОмств и ФЦП

Научные руководители: д.т.н. Е.А. Лупян, к.т.н. С.А. Барталев



«Проведение работ по информационно-техническому обеспечению и развитию системы постоянного сбора и обработки данных спутникового мониторинга в интересах системы мониторинга сельскохозяйственных земель» МСХ РФ

Разработана система автоматизированного ведения долговременных архивов данных по 38 регионам России. Модернизирована система автоматизированной обработки спутниковых данных в 4 центрах приема, осуществляющих сбор , обработку, архивацию и представление данных в интересах системы мониторинга сельскохозяйственных земель.



«Разработка методов мониторинга  и прогнозирования природных пожаров и их последствий с использованием геоинформационных технологий» МЧС

Проведен анализ возможности создания  комплексных методик оценки пожарной опасности на основе использования метеоданных, спутниковых данных и данных грозопеленгации. Разработаны методические рекомендации и технические предложения по использованию данных дистанционного мониторинга лесных пожаров в Национальном центре контроля и управления кризисными ситуациями. Разработаны предложения по оценке последствий крупных лесных пожаров на основе данных спутникового мониторинга.



«Совершенствование технологий оперативного сбора, обмена данными и технологии ведения баз данных ОСМ» Росрыболовство

Разработана методика и базовое программно-математическое обеспечение для осуществления автоматической фрагментарной репликации баз данных ОСМ  на информационные узлы и мобильные места пользователей системы.



«Совершенствование блока спутникового мониторинга состояния окружающей среды в отраслевой системе мониторинга» Росрыболовство

Разработаны методические подходы и проведены натурные эксперименты по организации спутникового мониторинга загрязнений в промысловых районах Черного и Охотского морей. Разработаны блоки ведения архивов данных наблюдений спутниковых РЛС в рамках общеотраслевого архива спутниковых данных Росрыболовства.



«Создание блока взаимодействия с единой системой информации об обстановке в Мировом океане в НЦМС” (ЕСИМО) ФЦП “Мировой океан”

Совместно с Национальным центром мониторинга и связи предложены методики организации представления данных ОСМ в ЕСИМО. Создан действующий макет блока представления данных ОСМ  в ЕСИМО.



«Участие в работах по развитию системы дистанционного мониторинга лесных пожаров и очагов массового размножения вредных насекомых и болезней леса (лот №8)» Рослесхоз

Разработан подход, обеспечивающий адаптацию алгоритма детектирования лесных пожаров к различным условиям наблюдения без использования наземной опорной информации. Разработана методика и базовое программное обеспечение для  оценки повреждений, вызванных лесными пожарами на основе данных приборов SPOT-VGT и MODIS. Накоплены архивы спутниковых данных для отработке методов и технологий, разрабатываемых в проекте.
