Сцинтилляционный блок/

block of scintillators

Сцинтиляционный блок имеет внутренний сцинтилляционный детектор SC/IN, изготовленный на основе стильбена с фотоэлектронным умножителем (ФЭУ) Hamamatsu R1924 и рассчитанный на регистрацию нейтронов в диапазоне энергий 300 кэВ -10.0 МэВ и гамма фотонов в диапазоне 60 кэВ 1 МэВ Он позволяет измерить спектры нейтронов и фотонов с временем накопления от 12 сек до 1 часа, которое может изменяться по цифровой команде.  При регистрации гамма-всплеска или солнечной вспышки детектор автоматически переходит в режим детектирования всплеска, с временным разрешением скорости счета потока гамма-излучения в 1 сек.

Также в сцинтилляционном блоке имется внешний сцинтилляционный детектор SC/OUT из CsI, который предназначен для активной антисовпадательной защиты изготовленный на основе ФЭУ Hamamatsu R1840. Он регистрирует протоны в диапазоне энергий выше 300 кэВ и фотоны в диапазоне выше 30 кэВ.  При регистрации гамма-всплеска или солнечной вспышки детектор автоматически переходит в режим детектирования всплеска, с временным разрешением скорости счета потока гамма-излучения в 0.25 сек.

Scintillation block contains internal scintillator SC/IN with STILBEN crystal and Hamamatsu Photo Multiplier Tube (PMT) R1924 for detection of neutrons at the energy range 300 keV -10.0 MeV and for gamma-ray photons at the energy range 60 keV 1 MeV . This sensor allows measuring the energy spectra of neutrons and gamma rays with accumulation time, which could be changed by command from 12 s up to 1 h. In case of registration cosmic gamma ray burst or solar flare HEND is automatically triggered into a burst detection mode, when count rate of gamma ray is detected with time resolution 1 s.

 Scintillation block contains external scintillator SC/OUT with CsI and Hamamatsu PMT-R1840 for detection of protons with energies above 300 keV and hard X-rays above 30 keV see Figures above). This detector provides the veto signal for anti-coincidence rejection of charged particles and measures the energy spectrum of counts from X-rays with accumulation time from 12 sec up to 1 h. In case of registration of cosmic gamma-ray burst or solar flare HEND is automatically switched over into a burst detection mode, when count rate of hard X-rays is detected with time resolution 0.25 sec.

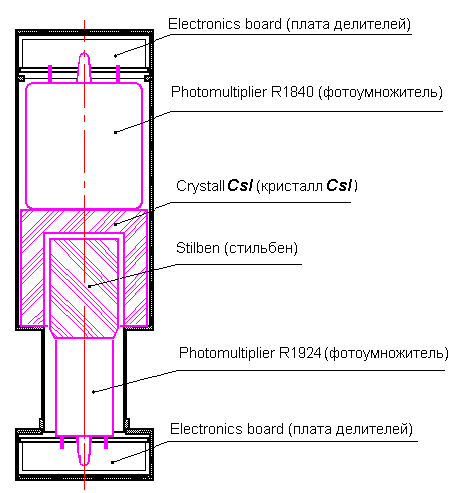

Конструкция блока сцинтилляторов

The concept design of Scintiblock

Scintillation block of HEND (schema)

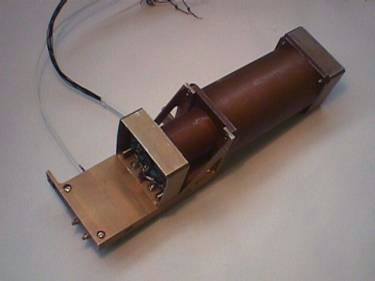

Сцинтилляционный блок прибора HEND на этапе сборки технологического образца прибора

The scintillation block  of HEND during the manufacturing of engineering unit

Scintillation block of HEND

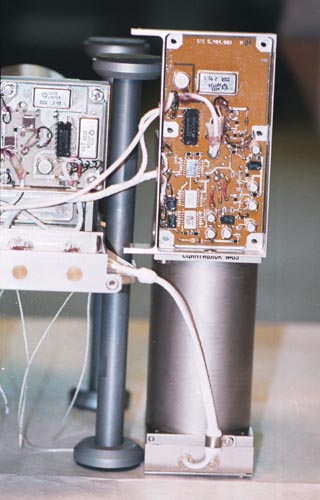

Сцинтилляционный блок прибора HEND с блоком электроники

The scintillation block  of HEND with electronics board
