Магнитосинхронные орбиты первого типа с наклонением 63.4

Для дальнейших исследований было принято, что рассматриваются орбиты с наклонением 63,4 градуса. Была проведена оптимизация начальных параметров орбиты с учетом того, что период обращения КА по орбите будет кратен периоду вращения Земли. При проведении оптимизации варьировались следующие параметры орбиты КА:

  • высота перигея - Hp,
  • период обращения КА - Tp,
  • магнитная широта точки силовой линии - j m,
  • аргумент перигея - w .

В результате оптимизации были получены следующие начальные параметры орбиты, которые сведены в таблицу 4.

Таблица 4

Стенд

Hp

Ha

Tp

R/Re

w

DT

j m

I

Мурманск

600

32507

9.6

4.08

0.48

46

26.8

63.4

Анкоридж

1800

29376

9.0

4.54

9.24

43

18.0

63.4




Указанные в таблице параметры орбиты найдены из условия, что на первом витке орбита КА пересекает силовую трубку соответствующего стенда и в этот момент КА находится внутри силовой трубки.

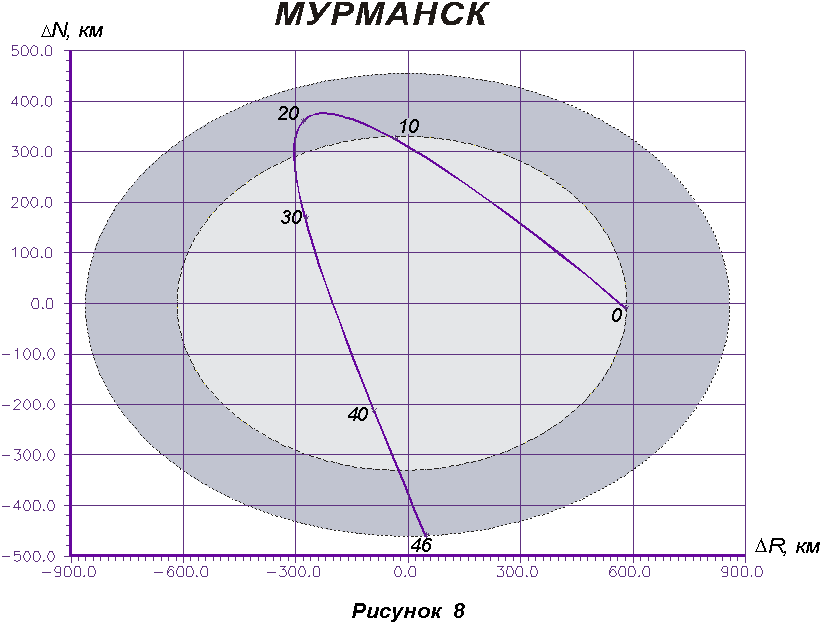

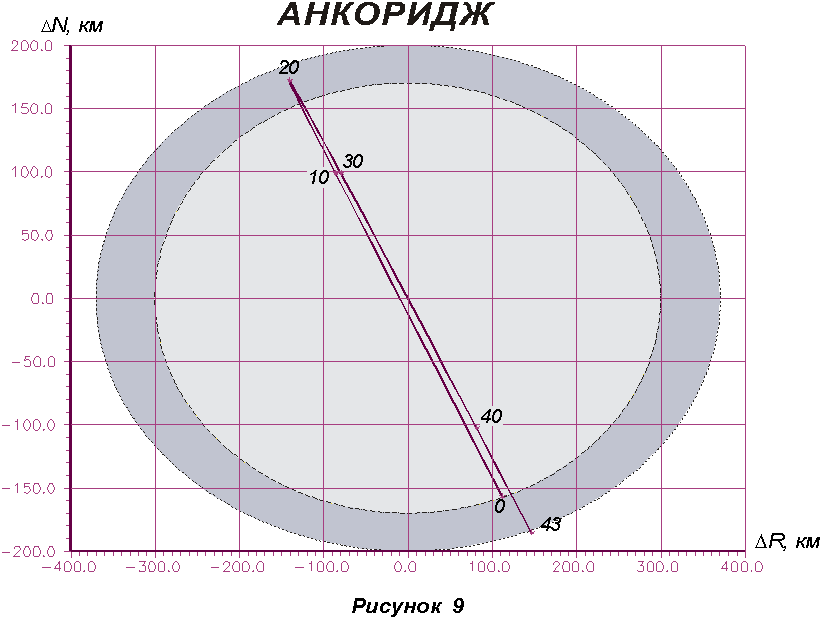

Для найденных оптимальных параметров рабочих орбит были проведены исследования характера движения КА внутри силовой трубки. Результаты этих исследований представлены на рисунках 8 и 9. Здесь D R - отклонение положения КА от оси силовой линии по радиусу, D N - отклонение от оси в направлении, перпендикулярном оси силовой линии.


Проставленные на графиках числа соответствуют текущему времени нахождения КА внутри силовой трубки (в минутах).
