СХЕМА ЭКСПЕДИЦИИ

Оглавление ОСНОВНЫЕ ЭТАПЫ ЭКСПЕДИЦИИ

Экспедиция осуществляется при помощи одного космического аппарата (КА) и включает следующие этапы:

  • старт с Земли и выведение КА на траекторию полета к Марсу;
  • перелет Земля - Марс с проведением 2-х коррекций межпланетной траектории, десантирование малых станций (МС) с подлета, увод орбитального аппарата (ОА) на пролетную траекторию, обеспечивающую выход на выбранную орбиту ИСМ;
  • торможение и выход на орбиту ИСМ с номинальным периодом обращения 43.09 ч (период обращения 43.09 ч выбран из условия прохождения 4-х витков космическим аппаратом за 7 оборотов Марса);
  • коррекции орбиты ИСМ (фазирование, понижение высоты перицентра, синхронизация), десантирование пенетраторов (ПН), проведение цикла сеансов связи орбитального аппарата с малыми станциями и пенетраторами ;
  • проведение телевизионной съемки поверхности планеты с орбиты, других научных исследований, а также сеансов связи с ПН и МС; коррекции рабочей орбиты для поддержания ее параметров в заданных пределах.
ВЫВЕДЕНИЕ НА ПЕРЕЛЕТНУЮ ТРАЕКТОРИЮВ начало раздела

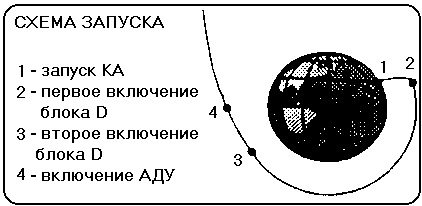

Выведение космического аппарата на траекторию полета к Марсу осуществляется с космодрома Байконур при помощи 4-ступенчатой ракеты-носителя ПРОТОН и автономной двигательной установки (АДУ) космического аппарата. Ракета-носитель (РН) и разгонный блок (РБ) при первом включении выводят связку РБ-КА на опорную круговую орбиту ИСЗ высотой 165 км и наклонением 51,60. В конце первого витка опорной орбиты вторично включается двигательная установка РБ, которая работает до набора заданной характеристической скорости, несколько меньшей, чем это необходимо для полета к Марсу. Затем производится отделение РБ и включается АДУ КА для набора недостающей скорости разгона. Головной обтекатель сбрасывается на 185 с полета.

Остро- и средне-направленные антенны (ОНА и СНА) КА раскрываются между включениями ДУ РБ. Панели солнечных батарей, штанги и поворотная платформа ПАИС с научной аппаратурой развертываются после окончания доразгона на АДУ КА.

Величина характеристической скорости при первом запуске РБ составляет 363 м/с. Для разгона КА с опорной орбиты на траекторию перелета к Марсу требуется характеристическая скорость 3725 м/с, из них на двигательной установке РБ должен быть набран импульс 3150 м/с, а на АДУ КА - оставшиеся 575 м/с (возможно некоторое перераспределение номинальных импульсов с сохранением их суммарной величины).

В процессе выведения система управления КА производит расчет параметров движения РН и на основе решения навигационной задачи автономно корректирует углы РБ при втором включении, время включения и величину характеристической скорости, вырабатываемой АДУ КА при доразгоне.

ПЕРЕЛЕТ ЗЕМЛЯ-МАРСВ начало раздела

Перелет Земля - Марс осуществляется по гелиоцентрической траектории 2-го полувитка (угловая дальность перелета более 180°). Старт с Земли планировался на 16 ноября 1996 г. (резерв - 17 ноября 1997 г.); подлет к Марсу, ориентировочно, на 12 сентября 1997 г. Длительность перелета составит примерно 10 месяцев. На трассе перелета предусмотрено проведение двух коррекций (на 5-10 сутки полета и за месяц до подлета к Марсу) с суммарным импульсом 35 м/с. Для расчета заправки импульс первой коррекции принят равным 15 м/с, второй- 20 м/с.

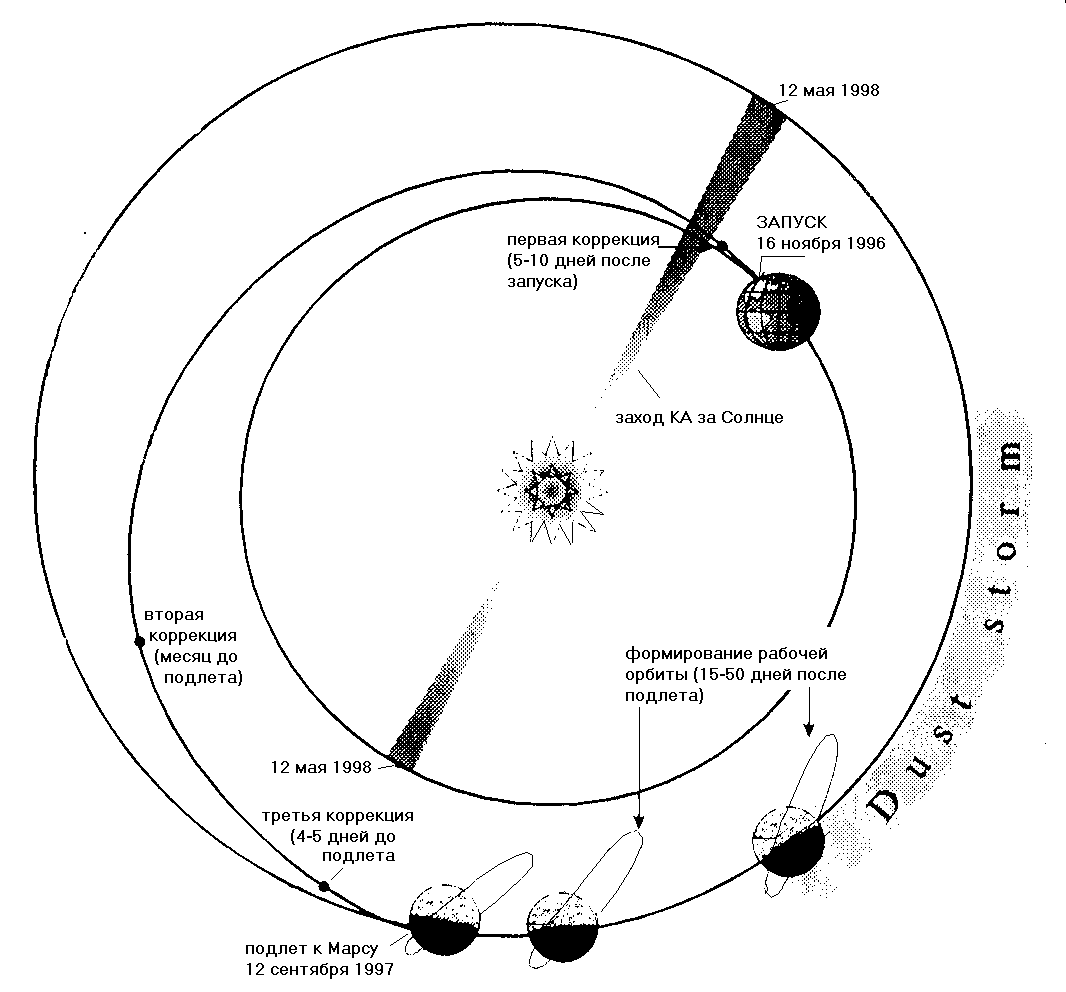

СХЕМА ПЕРЕЛЕТА ЗЕМЛЯ-МАРС

Коррекции проводятся по результатам наземных радиотехнических измерений. Для проведения 2-й коррекции и увода КА используются также интерферометрические измерения с привлечением станций DSN США. Для контроля и уточнения эфемерид Марса в ходе полета проводится радиолокация внутренних планет.

Параметры подлетной траектории и время подлета к Марсу выбираются из условия, чтобы десантируемые с нее МС произвели посадку в выбранные районы. Отклонения этой траектории от расчетной не превысят по координатам ±1100 км, а по времени прилета к Марсу ±7 мин. Точность знания траекторных параметров к моменту десантирования МС должна быть не хуже ±150 км по координатам и ±1 мин по времени.

ДЕСАНТИРОВАНИЕ МАЛЫХ СТАНЦИЙ И УВОД ОА_В начало раздела

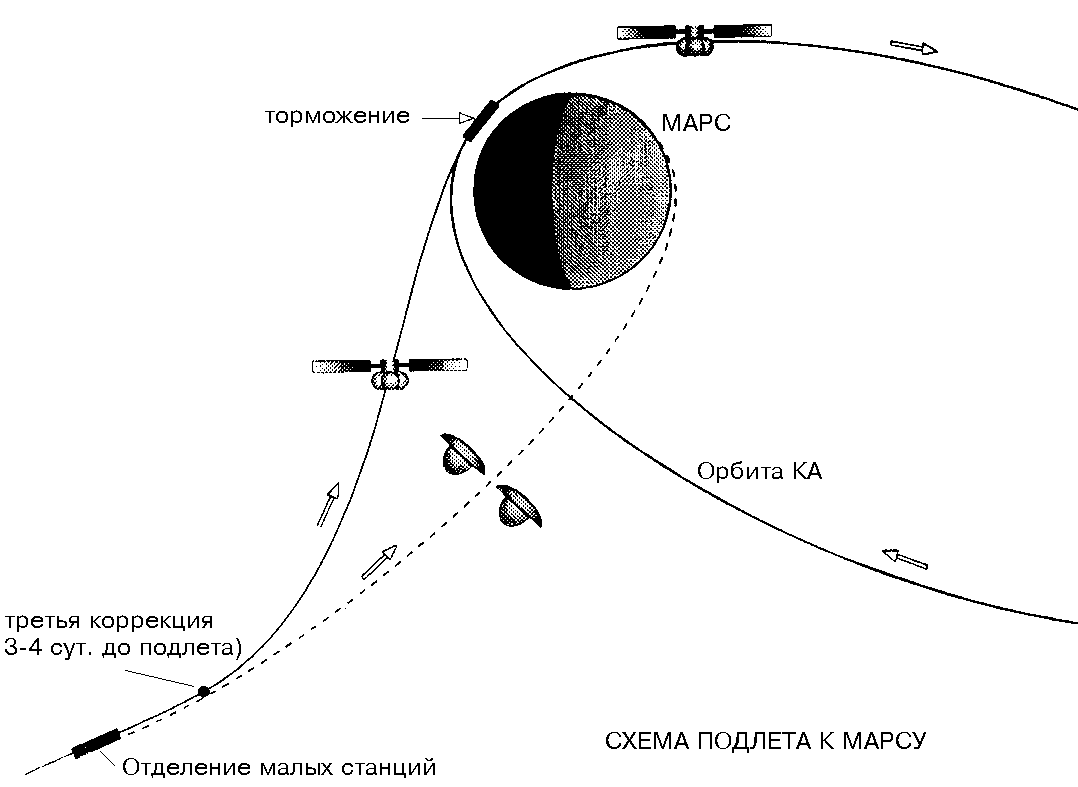

За 5 сут. до подлета к Марсу производится отстрел двух МС, после чего ОА уводится на другую пролетную траекторию, обеспечивающую выход на выбранную орбиту ИСМ. Десантирование и увод в качестве резервного варианта можно провести также и за 4 суток до подлета. Увод проводится в одном сеансе с десантированием и совмещается с 3-й коррекцией, характеристическая скорость КА не превысит 35 м/с.

Отделение МС от ОА производится путем отстрела в требуемом направлении при помощи специального пневмомеханизма, исключающего выход использованного газа в космос и появление по этой причине дополнительных возмущений. Угол входа МС в атмосферу составляет 10,5-20,5°, дальность полета в атмосфере соответственно 550-250 км. Номинальный угол входа 16,3° и дальность полета в атмосфере 315 км. Скорость входа без учета вращения Марса не превысит 5,75 км/с.

Посадка МС производится через 5 (4) суток после отделения от КА в северном полушарии Марса на его освещенной стороне. Первый сеанс связи ОА с МС может состояться через 7-28 суток после их посадки.

Точки посадки МС могут выбираться в диапазоне от 0 до 45° с.ш. Однако они должны быть выбраны таким образом, чтобы трасса рабочей орбиты ИСМ (имеющей наклонение ~106°) проходила на достаточно близком расстоянии от каждой из точек, и на одном витке можно было провести сеанс связи с любой из МС. С учетом этого разность широт точек посадки двух МС не должна превышать 10° вблизи экватора и ~5° в области средних широт. С учетом того, что хотя бы с одной МС связь будет производиться при помощи запускаемого в 1996 году американского КА "Марс Глобал Сервейер", малые станции могут быть разнесены по широте на угол до 30-40°.

При подлете к Марсу 12 сентября 1997 г и включении сеанса торможения в условиях совместной видимости из наземных пунктов Евпатории и Уссурийска посадка МС производится в район долины Аркадия. Отклонение координат точек посадки МС от расчетных значений могут достигать ±10° вдоль траектории спуска и ±2° поперек. Азимут направления полета МС при спуске в атмосфере может составлять 115-145°.

После отделения МС ОА уводится на пролетную траекторию, обеспечивающую последующий выход на заданную орбиту ИСМ.

ФОРМИРОВАНИЕ РАБОЧЕЙ ОРБИТЫ ИСМ и ДЕСАНТИРОВАНИЕ ПНВ начало раздела

В районе перицентра подлетной гиперболы включается АДУ и КА переходит на начальную орбиту ИСМ (НО) с расчетными параметрами:

  • период обращения ~43,09 ч,
  • высота перицентра 500 км,
  • высота апоцентра 52 тыс.км.

Величина характеристической скорости торможения составляет 1020 м/с. В дальнейшем высота перицентра рабочей орбиты при помощи коррекции будет доведена до 300 км, такая же или меньшая высота перицентра необходима для десантирования ПН.

Разброс по высоте перицентра может достигать ±200 км, а ошибка в периоде обращения ±8.5 ч. В этом случае будет проведена дополнительная коррекция, в результате которой высота перицентра приводит к номинальной (300 км). Это (или меньшее) значение высоты перицентра необходимо для обеспечения посадки пенетраторов. С учетом необходимости проведения еще двух коррекций десантирование ПН может осуществляться в широком диапазоне времен: с 7 по 28 сут. полета по орбите в зависимости от ее конкретной реализации.

Оба ПН могут десантироваться в одном сеансе или порознь с интервалом в ~2 сут. Сброс ПН производится из района апоцентра рабочей орбиты примерно за 20-22 ч

Угол входа ПН в атмосферу составляет 9-13°, дальность полета в атмосфере 380-530 км при номинале 430 км, скорость входа без учета вращения Марса не превысит 4,9 км/с. Отклонение точки посадки ПН от расчетной может достигать ±4° вдоль трассы спуска и ±1° в поперечном направлении.

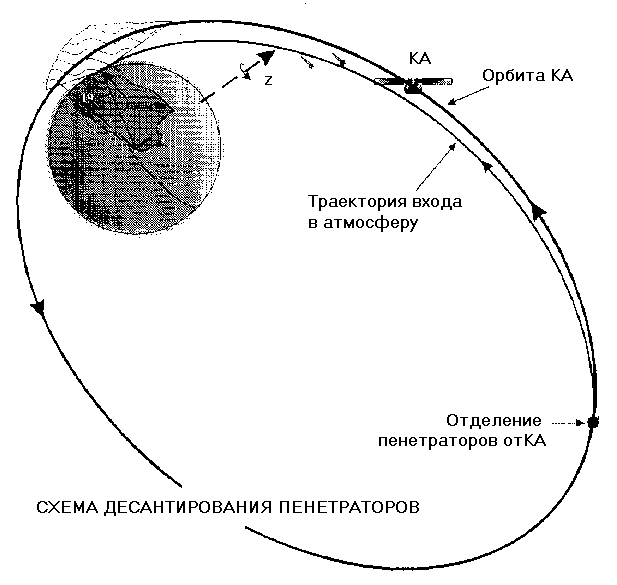

Для десантирования пенетратора КА будут проведены следующие операции:

  • КА разворачивается в заданное направление;
  • ПН отделяется от КА, предварительно закрученный вокруг собственной продольной оси;
  • после удаления на безопасное расстояние на ПН включается ракетный двигатель твердого топлива (РДТТ) с тарированным импульсом ~24 м/с, и он переходит на траекторию, обеспечивающую вход в атмосферу Марса;
  • поскольку движение ПН после включения РДТТ происходит в сторону ОА, последнему после отделения ПН сообщается малый (до 1 м/с) корректирующий импульс на двигателе малой тяги (ДМТ).

Если в одном сеансе десантируются оба ПН, то указанный импульс выдается только один раз после отделения второго ПН.

Предполагается, что один из ПН будет садиться в район, близкий по долготам к местам посадки МС, а другой - на значительном удалении от первого. В большинстве случаев точки посадки двух ПН могут быть разнесены по долготе на угол порядка 90°, хотя для некоторых реализаций начальной орбиты (в условиях дефицита времени до наступления пылевых бурь) может возникнуть необходимость десантировать оба ПН в одном сеансе и в один район, причем в любой из двух указанных выше. В таком случае ПН можно будет разнести по долготе всего на 5-6°.

Сразу же после посадки ПН имеет возможность провести примерно 3-минутный (уточняется) сеанс связи с ОА, в дальнейшем сеансы могут проводиться с частотой один раз в 7 сут. Длительность каждого сеанса в номинальном случае составит ~5-6 мин. Необходимость проведения на одном витке сеансов связи также с МС может вынудить пойти на сокращение указанного времени. Для сохранения условий связи, которые могут ухудшаться из-за естественной эволюции орбиты и из-за наличия отклонений в периоде обращения, примерно раз в месяц предполагается проводить малые (до 1-2 м/с) коррекции на ДМТ.

Предельные отклонения периода рабочей орбиты от номинального значения могут достигать:

  • при проведении коррекции на АДУ (dV=±0,3 м/с) ±7,8 мин
  • при проведении коррекции на ДМТ (dV=±0,07 м/с) ±1,8 мин.

Соответствующий сдвиг трассы спутника по долготе через каждые 4 витка по отношению к номинальному может достигать ±7,6 и ±1,8° или ±450 и ±110 км.

После проведения серии сеансов связи с посадочными аппаратами, примерно на 50-90 сут полета по орбите (после выхода ее перицентра на освещенную сторону Марса) начинается выполнение основной программы научных исследований с орбиты, включающей телевизионную съемку Марса, а также - по мере появления соответствующих условий (вхождение ОА в зону видимости находящихся на поверхности Марса ДА при дальности менее 3-6 тыс.км) - сеансы связи с МС и ПН, которые непосредственно с Землей связи не имеют. Началу исследований с орбиты могут предшествовать 2 коррекции на ДМТ. По условиям освещенности Марса телевизионная съемка может быть начата не ранее 90-х сут полета по орбите.

Период обращения рабочей орбиты (из-за навигационных ошибок или специально) будет отличаться от синхронного - 7/4 периода суточного вращения Марса - на величину порядка 1-2 мин, вследствие чего каждая пятая трасса ОА будет сдвигаться по отношению к первой примерно на 1°, что позволит монотонно наращивать площадь исследуемых четырех районов планеты. Вместе с тем это же обстоятельство приведет к ухудшению условий связи с десантными аппаратами, вплоть до ее прекращения.

После десантирования второго ПН производится отделение АДУ, а затем приведение в рабочее состояние комплекса научной аппаратуры АРГУС и выдвижение длинномерных антенн РЛК.

Время активного существования КА после выхода на орбиту ИСМ, а также ПН и МС штатно составляет один земной год. Для поддержания элементов рабочей орбиты в период активного существования ОА в заданных пределах предусмотрено проведение 6 коррекций на ДМТ. Суммарный импульс всех коррекций на ДМТ после отделения АДУ составляет 45 м/с. Всего на ДМТ может проводиться до 12 коррекций. Перед проведением коррекций на ДМТ длинномерные антенны убираются, а после завершения коррекции выдвигаются вновь.

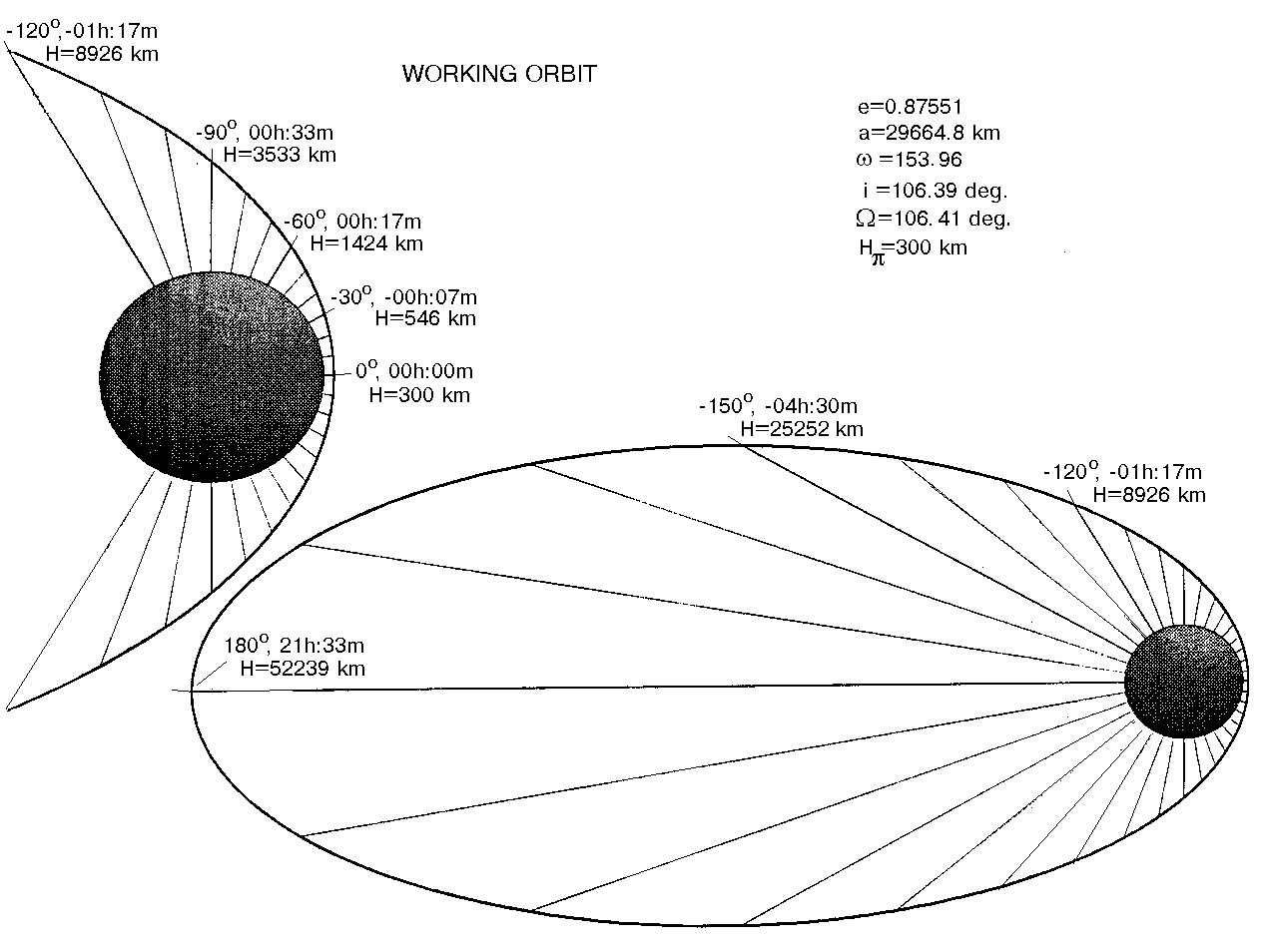

В качестве рабочей выбрана орбита со следующими начальными параметрами:В начало раздела
Период обращения 43,09 ч
Высота перицентра 300 км
Наклонение к плоскости экватора Марса 106,4°
Аргумент перицентра 153,1°
Долгота восходящего узла, отсчитываемая от точки весеннего равноденствия Марса 106,4°
Широта перицентра ~26°с.ш.
Угол места Солнца в подперицентровой точке на дату выхода на орбиту -22°
Сдвиг долготы подперицентровой точки за виток на запад 90°

УСЛОВИЯ РАБОТЫ НА ОРБИТЕ ИСМВ начало раздела

Основные исследования на орбите ИСМ проводятся в области ее перицентра. Движение КА в этой области в начальный период полета по орбите ИСМ происходит с севера на юг.

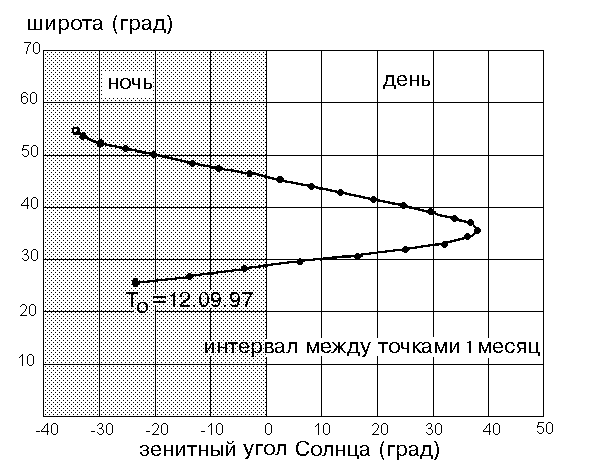

Эволюция перицентра по широте и зенитному углу Солнца в подперицентровой точке в процессе полета

На орбите ИСМ будут иметь место заходы КА в тень Марса от Солнца, Земли и Канопуса. В качестве технических ограничений при окончательном выборе орбит и разработке циклограмм принято, что макcимальная длительность заходов не превысит для Земли и Солнца 100 мин и для Канопуса 50 мин. При этом заходы Солнца и Земли имеют периодический характер, а заходы Канопуса постоянный, т.е. они имеются на каждом витке в течение всего времени пребывания на орбите.

Длительность видимости Марса из наземных пунктов в Евпатории и Уссурийске составляет 8,0 и 8,1 ч соответственно во время прибытия КА к Марсу. Через два месяца работы на орбитах Марса эти величины примут значения 6,5 - 6.8 ч

На дату прилета к Марсу расстояние Земля - Марс составляет ~253 млн.км, угол Солнце - КА - Земля равен ~36,4°. Прилет происходит за 1 сут до осеннего равноденствия на Марсе, поэтому основной период экспедиции приходится на марсианскую зиму в северном полушарии. Время прохождения Марсом своего перигелия в период экспедиции приходится на 7 января 1998 г. Соответственно, возможное начало сезона пылевых бурь прогнозируется по разным данным на 29 сентября 1997 г. либо на 10 октября 1997 г., а его окончание на 17 апреля 1998 г.

В мае 1998 г. (на 8-м месяце полета по орбите ИСМ) при расстоянии от Земли 372 млн.км происходит заход Марса и ОА за Солнце. С 1 по 26 мая угол Солнце - Марс - Земля имеет значения менее 2°, а с 8 по 20 мая менее 1°, наименьшее значение указанного угла (13-14 мая) составляет 0,1°.

Во время полета по орбите ИСМ возможна ситуация, когда траектория КА пересекает орбиту Фобоса, и с помощью специальных коррекций можно организовать пролет на близком (менее 100 км) расстоянии от этого естественного спутника Марса с относительной скоростью ~ 3 км/с. Конкретное время сближения существенно зависит от параметров рабочей орбиты и будет определено позднее.

После завершения основной части программы исследований может быть выполнена специальная программа по уменьшению периода орбиты с 43 до 8-10 ч с помощью аэродинамического торможения в течение 2-3 месяцев.

Наибольшее расстояние от Земли до КА в период экспедиции (в конце июня 1998 г.) не превысит 380 млн.км.



ОСНОВНЫЕ БАЛЛИСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСПЕДИЦИИВ начало раздела
Старт с Земли16 ноября 1996
Длительность перелета Земля - Марс10 месяцев
Прилет к Марсу12 сентября 1997
Характеристическая скорость разгона с орбиты ИСЗ, м/с:
- в т.ч. на блоке Д
- на АДУ
3725
3150
575
Суммарная характеристическая скорость 2-х коррекций на перелете35 м/c
Интервал от сброса МС до выхода на орбиту ИСМ 5-4 сут
Скорость отстрела МС от ОА, не менее 10 м/с
Скорость увода ОА после сброса МС 35 м/с
Возможные широты точек посадки МС 10-45° с.ш.
Допустимое разнесение точек посадки МС по широте 5-10°
Возможное время проведения первого сеанса связи МС-ОА,
отсчитываемое от момента посадки МС
7-28 сут
Номинальная широта точки посадки ПН ~37° с.ш.
Интервал от выхода на орбиту ИСМ до десантирования ПН 7-28 сут
Запас скор. для провед. коррекций перед сбросом ПН, м/с:
- для фазирования
- для уменьшения высоты перицентра
- для синхронизации
10
15
35
Располагаемая характеристическая скорость РДТТ ПН >23 м/с
Время полета ПН от отделения до входа в атмосферу 20-22 ч
Наклонение орбиты ИСМ к ареоэкватору 106.4
Начальная широта перицентра 26°
Высота перицентра рабочей орбиты 300 км
Скорость торможения для выхода на 43,1-час. орбиту ИСМ 1020 м/c
Запас скорости для коррекций после cброса АДУ 45 м/с
Общее число коррекций на ДМТ
- в т.ч. после сброса АДУ
10-15
6
Расчетное время работы на орбите ИСМ,
длительность активного существования ПН и МС
1 год

На дату прилета к Марсу:
- расстояние Солнце-Марс220 млн. км
- расстояние Земля-Марс255 млн. км
- угол Солнце-Марс-Земля36°
- угол Солнце-Марс-Канопус78°
- склонение вектора подлетной скорости к экватору Марса-27°
- долгота вектора подлетной скорости (от подсолн. мерид.)98°
- склонение Солнца к экватору Марса0,3°
- длит. 7-градусной зоны видимости из Евпатории (Уссурийска)5,4 ч
- длительность 7-градусной зоны видимости из Москвы8,0 ч
- Период захода за Солнце (угол Солнце-Марс-Земля <1°)8-19 мая 1998
- Минимальное значение угла Солнце-Марс-Земля0,1°
- Период максимальных расстояний до КА17/05-16/07/98
- Максимальное расстояние от Земли до КА380 млн. км
