Отдел "Исследование Земли из космоса"
 Исследование особенностей генерации и распространения внутренних волн неприливного происхождения на основе комплексного использования спутниковой информации
(РФФИ 08-02-00831-а.)


Представленные результаты получены в рамках выполнения проекта РФФИ 08-02-00831-а.

В ходе спутникового мониторинга, проводимого сотрудниками лаборатории Аэрокосмической радиолокации ИКИ РАН, выявлены случаи поверхностных проявлений цугов внутренних волн на спутниковых радиолокационных изображениях, зарегистрированных над акваториями Черного, Каспийского и Балтийского морей. Получены статистически обоснованные данные о пространственной изменчивости поверхностных проявлений внутренних волн неприливной природы и локализованы районы их зарождения и распространения. Составлены карты пространственного распределения поверхностных проявлений внутренних волн, выявленных по радиолокационным данным за период наблюдения, для северо-восточной и западной частей Черного моря, Центрального Каспия и центральной части Балтийского моря.

Несмотря на усиленное внимание к исследованию внутренних волн в океане, наиболее изученными экспериментально и описанными теоретически остаются внутренние гравитационные волны в океане, возбуждаемые под действием полусуточных приливов. В то же время, разнообразие условий, влияние огромного числа факторов как атмосферного, так и внутриокеанического происхождения, при большой сложности и стоимости натурных измерений создают определенную фрагментарность сведений о процессах, приводящих к возбуждению внутренних гравитационных волн в замкнутых бесприливных морях. Наблюдаемые внутренние волны в бесприливном море существенно менее интенсивны, чем их аналоги в океане или морях с приливами, однако более разнообразны с точки зрения механизмов своего происхождения.

Полученные нами результаты показали, что спутниковое радиолокационное зондирование морской поверхности является действенным средством наблюдения и изучения не только внутренних волн, порождаемых приливными течениями в шельфовых зонах океана, но и внутренних волн в морях без приливов, существенным образом отличающихся по своим физико-географическим признакам, по структуре основных течений, по особенностям гидрологического режима и формирования сезонного термоклина, по направлению главенствующих ветров и состоянию приводного слоя атмосферы.

Нами накоплен достаточный экспериментальный материал, позволяющий утверждать, что привлечение к исследованию совокупности данных спутникового дистанционного зондирования, полученных различными сенсорами (радиолокация, оптический и ИК диапазоны) позволяет локализовать районы зарождения внутренних волн неприливного происхождения, восстановить сопутствующую целостную картину метеорологических и гидродинамических явлений и процессов, и делать предположения о непосредственном механизме их генерации.

Ключевым моментом являлось комплексное использование данных, различных по своей физической природе (активное и пассивное микроволновое зондирование, оптические и ИК данные), пространственному разрешению и размерности. Список сенсоров и носителей приводится ниже.

Радиолокационные данные Envisat ASAR предоставлены Европейским Космическим Агентством (ЕКА) в рамках проектов C1P.1027 и AO Bear 2775. Данные сенсоров Aqua/Terra MODIS и NOAA AVHRR любезно предоставлены нашими коллегами из МГИ НАНУ.


 Поверхностные проявления внутренних волн в северо-восточной части Черного моря

Черное море

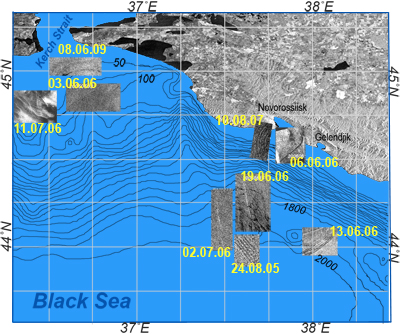

Обобщенная карта-схема распределения поверхностных проявлений внутренних волн, выявленных по данным спутниковой радиолокации в северо-восточном секторе Черного моря
Примеры радиолокационных образов поверхностных проявлений внутренних волн в северо-восточной части Черного моря:

24.08.2005

03.06.2006

16.06.2006

19.06.2006

02.07.2006

11.07.2006

10.08.2007

08.06.2009

 Поверхностные проявления внутренних волн в западной части Черного моря

Черное море

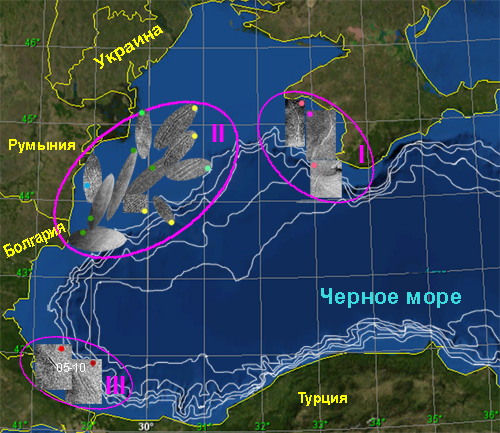

Обобщенная карта-схема распределения поверхностных проявлений внутренних волн, выявленных по данным спутниковой радиолокации в западном секторе Черного моря
Примеры радиолокационных образов поверхностных проявлений внутренних волн в западной части Черного моря:

I. Шельф южного берега Крыма:

07.08.2009

23.07.2010

II. Западный шельф Черного моря:

08.06.2010

26.05.2010

III. Босфорское предпроливье:

10.05.2010

23.05.2010

Поверхностные проявления внутренних волн в центральной части Каспийского моря

Каспийское море

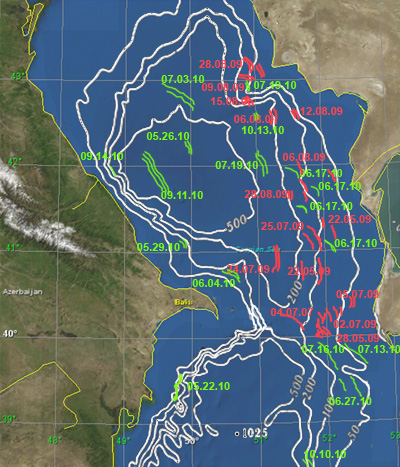

Обобщенная карта-схема распределения ППВВ, выявленных по данным спутниковой радиолокации в центральной части Каспийского моря
Примеры радиолокационных образов поверхностных проявлений внутренних волн в Каспийском море:

06.08.2009

07.04.2007, 28.05.2009, 24.07.2009, 15.08.2009

22.08.2003

24.07.2009

31.05.2009

11.09.2010

Поверхностные проявления внутренних волн в Балтийском море

Балтийское  море

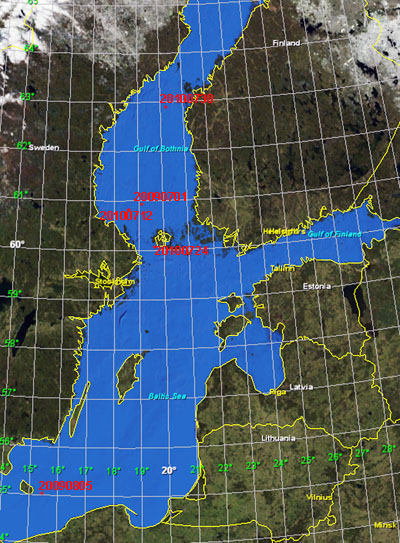

Обобщенная карта-схема распределения ППВВ, выявленных по данным спутниковой радиолокации в Балтийском море
Примеры радиолокационных образов поверхностных проявлений внутренних волн в Балтийском море:

01.07.2009

05.08.2009

12.07.2010

24.07.2010

30.07.2010

 Используемые сенсоры

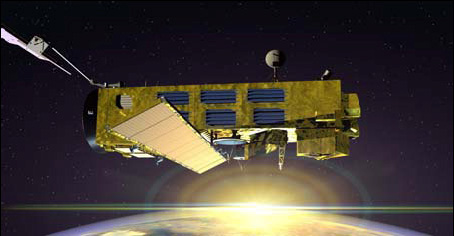

ASAR Радиолокаторы с синтезированной апертурой ASAR ИСЗ Envisat, SAR ИСЗ ERS-2, SAR ИСЗ RADARSAT, пространственное разрешение 12, 5 -75 м;

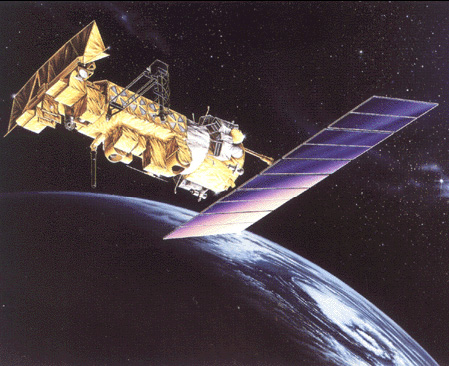

AVHRR ИК-радиометры AVHRR ИСЗ серии NOAA; спектральный канал 10,3 -11,3 мкм, разрешение на местности около 1 км
MODIS Сканирующие спектрорадиометры MODIS ИСЗ Terra/Aqua; спектральные каналы: 0,622-0,672 мкм, 0,546-0,556 мкм и 0,438 -0, 448 мкм, разрешение на местности 250 м
